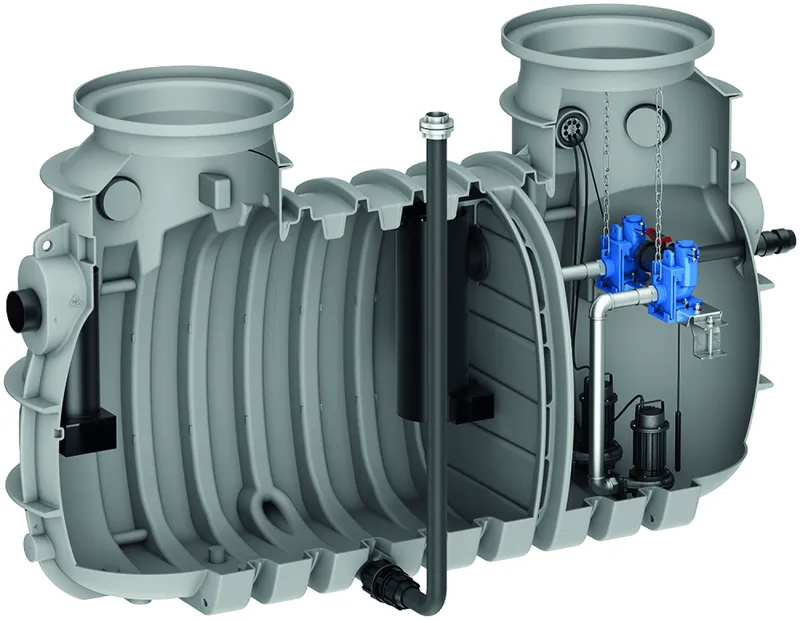

ACO LipuLift-P-D NS7-fix m. SAT100, Abs., m. Aufsatzst.

ACO LipuLift-P-D NS 7 -Hgeo max: 6 Meter -FIX

Fettabscheider NS 7 gemäß DIN EN 1825-1 und DIN 4040-100 aus
Polyethylen zum Erdeinbau mit integrierter Duo-Pumpstation
gemäß DIN EN 12050-2, Gewerketrennung auf Anfrage

Mit Direktabsaugung

Behälter auftriebssicher von Behälterboden bis zu einer Höhe
von 1.650 mm (alle Belastungsklassen) mit bauseitiger
Betonplatte (Klasse A15/B125) bzw. bauseits zu erstellender
Lastverteilerplatte aus Beton (Belastungsklasse D400)

Zwei Domöffnungen, jeweils für Aufnahme von Auflageringen
mit einer Gesamtaufbauhöhe von max. 300 mm und Abdeckungen
wahlweise entsprechend Klasse A, B oder D

Zulauftiefe minimal (Geländeoberkante bis Rohrsohle): 900
mm (Verwendung von Abdeckungen ohne Auflageringe)
Zulauftiefe maximal (Geländeoberkante bis Rohrsohle): 1200
mm (Verwendung von Abdeckungen mit Auflageringen mit einer
Gesamtaufbauhöhe von 300 mm)

Entsorgungsset DN 65
mit 2 x PE Kupplung mit Klemmverschraubung beidseitig
90x75 mm
mit Storz-Kupplung 75 B
Blindkupplung 21/2Zoll

Behälterentleerung über bauseits zu installierende
Absaugleitung
Reinigung durch Öffnen der Schachtabdeckungen

Integrierte Probenahmemöglichkeit gemäß DIN 4040-100 über
Schachtabdeckung Segment Pumpstation

Integrierte Pumpstation gemäß DIN EN 12050-2 erreichbar über
Schachtabdeckung
Druckanschluss: 2Zoll- OD d 63 mm (PE-Rohr)
Kugel-Rückflussverhinderer
Hgeo max. (Empfehlung) = 6 m
Leistung: P1= 1,15 kW, P2= 0,88 kW
Spannung: 400 V, 50 Hz,
Drehzahl: 2900 U/min
Schutzart IP 68
Betriebsart: S1
Offenes Mehrkanallaufrad

Schaltgerät ACO Multi Control Duo zur Pumpensteuerung

LCD Klartext Anzeige
interner akustischer Alarm
Hochwasseralarm potentialfrei
ATEX Mode
elektronische Überwachung des Motorstroms
Sammelstörmeldung potentialfrei u. potential gebunden
Anbindung an Fernwirksysteme über digitale u. analoge Ein-
u. Ausgänge
Drehfeld-und Phasenausfallkontrolle (über das Menü zu
aktivieren)
Laufzeitüberwachung
Analogausgänge 0-10 V und 4-20 mA
Fehlerspeicher
Gehäusegröße BxHxT: 320 x 300 x 120 mm
Betriebsspannung: 400 V
Frequenz: 50/60 Hz
Steuerspannung: 230 V/AC/50/Hz
Leistungsaufnahme im Ruhebetrieb: max. 10 VA
Temperaturbereich: -20 bis + 60GradC
Schutzart IP 54
steckerfertig vormontiertes Drehstromkabel 5x4 mm2 und CEE
32-Stecker mit Phasenwender
Kabeldurchführung

Zu-und Ablauf: OD d 160 mm
Lüftungsanschluss: OD d 110 mm für die gemeinsame Entlüftung
von Abscheider und Pumpstation
Länge x Breite x Höhe: 3.260 mm x 1.160 mm x 1.920 mm
Einbautiefe maximal (gemessen von Oberkante Deckel bis
Unterkante Behälter, abhängig von gewählten
Aufsatzsystemen): 3.000 mm

Gesamtvolumen: 1.760 Liter
Fettspeichermenge: 550 Liter
Schlammfangvolumen: 780 Liter
Leergewicht: ca. 240kg
DoP: BD/G1/1012

Inklusive Bedienschlüssel (Kugelhahngriff) 1235mm

Niveaumessung und 2 Stück Führungsriemen separat bestellen:

-Niveaumessung: wahlweise über Druckaufnehmer 0178.63.87
oder 0178.63.88 oder Staudruckglocke inkl. Lufteinperlung
0155.41.90
-Führungsriemen zur Entnahme der Pumpen 2x 0178.08.79
