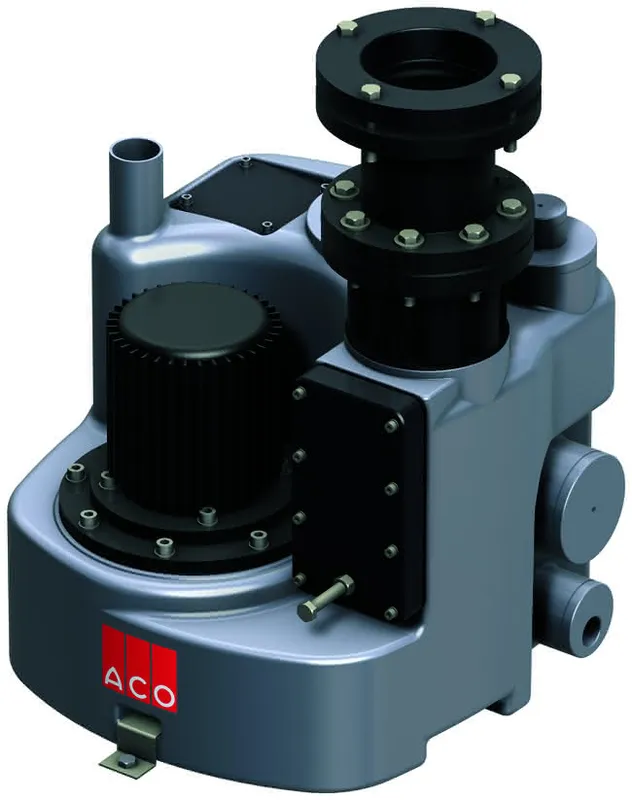

ACO Hebeanlage Muli StarMDP1 1Pumpe Beh. PE Vol.max.60L

ACO Muli-Star MDP1
Abwasserhebeanlage nach DIN EN 12050-1 zum Sammeln und
automatischen Heben von fäkalienhaltigem und fäkalienfreiem
Abwasser über die Rückstauebene,
zum Einbau in frostfreien Räumen unterhalb der
Rückstauebene, freistehend,
Sammelbehälter aus Polyethylen, überflutungssicher n. IP 68,

Kompakte Liefereinheit / Kenndaten:

• Sammelbehälter mit 3 horizontalen Zulaufstutzen DN 100,

mit 1 vertikalen Zulaufstutzen DN 50/DN 100, mit

Revisionsöffnung (d 133 mm) zur einfachen Wartung, mit

Grundablass Rp 1Zoll und Anschlussstutzen DN 50 für

Handmembranpumpe, mit Entlüftungsanschluss DN 50,

integrierter Spezial-Rückflussverhinderer

(Kugelrückschlagventil mit integrierter Anlüftschraube),

Spezial-Befestigungsstück DN 100 zum elastischen Anschluss

der Druckleitung, (Rohraußendurchmesser von 108-114,3 mm),

optional Dichtring DN 80,

Anschlussflansch für Absperrschieber DN 80 PN 10,

• Pumpenaggregat / Drehstrommotor 400 V, 50 Hz, Schutzart IP

68, mit verstopfungsfreiem Freistromlaufrad, freier

Kugeldurchgang 57 mm, S 2 Kurzzeitbetrieb

• pneumatische Schaltung (5 m Schlauch zwischen Hebeanlage

und Schaltkasten), einstellbar auf Zulaufhöhe

Behältervolumen: 60 l
Nutzvolumen: 30 l (Zulauf von oben), 25 l (Höhe 250 mm), 20
l (Höhe 180 mm)

beiligendes Zubehör:
mit elastischen Anschlussverbinder (Schlauch
plus Schellen) 1 Stck. DN 100 und 2 Stck. DN 50,
Befestigungsset zur auftriebssicheren Verankerung,

Steuerung MultiControl Mono

• Schutzart IP 54
• Steckerfertig, mit 1,5 m Kabel und CEE-Stecker (16 A) mit

integr. Phasenwender

• potentialfreie Sammelstör-und Betriebsmeldung
• netzunabhängiger Alarm und Akku (85dBA, 5-6h)
• numerisches Display mit Zustandsanzeige
• Digitalpotenziometer für die Einstellung von Pumpe 1

EIN und AUS, Hochwasseralarm, Motorstrombegrenzung,

• Füllstandsmessung und Sensorüberwachung
• Drehfeldkontrolle
• H-0-A Taster
• Anzeige Serviceintervalle
• Betriebsstundenzähler und Anzeige der Einschaltimpulse
• Amperemeter
• einfacher Fehlerspeicher (letzte Fehler)
• Steuerung voreingestellt und mehrsprachig
• Mit 230V-Anschluss für Stromversorgung Lufteinperlung
• Gehäusegröße BxHxT: 190x320x110 mm

(gemessen mit Kabelverschraubung)

LGA Prüfzeugnis: 7391278-01

System ACO Passavant

Elektroanschluss 400 V / 50 Hz
Abmessungen 520 x 555 x 520 mm (L x B x H)
Verpackungseinheit Karton 600 x 600 x 550 mm (L x B x H)
Gewicht 35 kg
