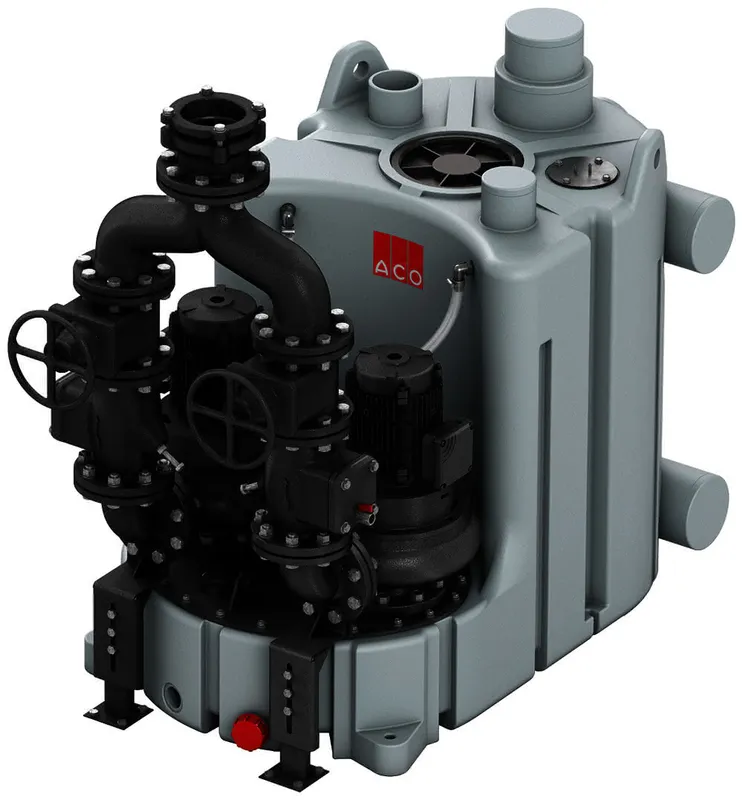

ACO Hebeanlage Muli Pro PE-K75 2Pumpen Beh. PE Vol.max. 520L

ACO Muli-Pro-PE-K-75 duo Hebeanlage für fäkalienhaltiges
Abwasser, zur Freiaufstellung mit Kanalrad
bestehend aus:

Sammelbehälter aus Polyethylen
mit Revisionsöffnungen LW 250 mm
mit Ablassschraube und 2 x Anschluss
für Handmembranpumpe R 1 1/2Zoll,
1 Satz Befestigungsschrauben mit
Unterlegscheiben und Dübel zur
auftriebssicheren Verankerung.
Behältermaße: 1500 x 780 x 1035 mm (LxBxH)
Behälter-Gesamtvolumen: 520 Liter
Behälter-Nutzvolumen:
bei Zulaufhöhe 600 mm = 240 Liter
bei Zulaufhöhe 750 mm = 305 Liter
bei Zulaufhöhe 800 mm oder von oben = 330 Liter

Anschluss Zulaufleitung:
1 x Zulauf DN 150, Zulaufhöhe 600 mm
2 x Zulauf DN 150, Zulaufhöhe 750 mm
1 x Zulauf DN 150, Zulaufhöhe 800 mm
1 x Zulauf DN 100 von oben, Zulaufhöhe 1015 mm
1 x Zulauf DN 200/150 von oben, Zulaufhöhe 1015 mm
für Kunststoff oder SML-Rohr geeignet

Anschluss Druckleitung:
2 Spezial-Rückflussverhinderer DN 100
mit Entleerungsschraube
mit Hosenrohr mit Spezial-Befestigungs-
stück zum Anschluss der Druckleitung DN 100
(Rohraußendurchmesser 108 -114,3 mm)

Anschluss Einlüftungsleitung:
Stutzen DN 100
für Kunststoff oder SML-Rohr geeignet

2 Pumpenaggregate bestehend aus:
Drehstrommotor überflutbar
Leistung: P1= 8,97 kW, P2= 7,5 kW
Spannung: 400 V, 50 Hz.
Drehzahl: 1450 U/min.
Schutzart IP 68,
mit 1 Wellendichtring und
1 Gleitringdichtung
mit Kanalrad
100 mm Korndurchlass

inkl. pneumatische Niveauschaltung:
Staurohr für EIN-AUS-ALARM 1
mit pneumatischer Steuerleitung
und Kleinstkompressor ZollLufteinperlungZoll
(zum Schutz gegen schwimmdeckenbildende
Medien z.B. fetthaltiges Abwasser).

Steuerung Multi Control mit Sanftanlauf/Sanftauslauf
-Schutzart IP 54
-Steckerfertig, mit 1,5 m Kabel und CEE-Stecker (32 A) mit
integr. Phasenwender
-Gehäuse aus Kunststoff zur Wandmontage, Maße 290 x 380 x
150 mm (BxHxT)
-potentialfreie Sammelstör-und Betriebsmeldung
-netzunabhängiger Alarm und Akku (85dBA, 5-6h)
-numerisches Display mit Zustandsanzeige und -
Digitalpotenziometer (Drehknopf)
-Digitalpotenziometer für die Einstellung von Pumpe 1 und 2
EIN und AUS, Einschaltverzögerung nach Stromausfall,
Hochwasseralarm, Motorstrombegrenzung, Zwangsumschaltung und
Zwangseinschaltung der Pumpen
-Füllstandsmessung und Sensorüberwachung
-Drehfeldkontrolle
-H-0-A Taster
-Anzeige Serviceintervalle
-Betriebsstundenzähler und Anzeige der Einschaltimpulse
-Amperemeter
-einfacher Fehlerspeicher (letzter Fehler)
-automatische Umschaltung bei Pumpenstörung
-Steuerung voreingestellt und mehrsprachig
-Mit 230V-Anschluss für Stromversorgung Lufteinperlung

Art.Nr.:0150.35.95

Der Schaltkasten ist durch 10 m pneumatische Steuerleitung
und Motorkabel mit der Hebeanlage verbunden.
