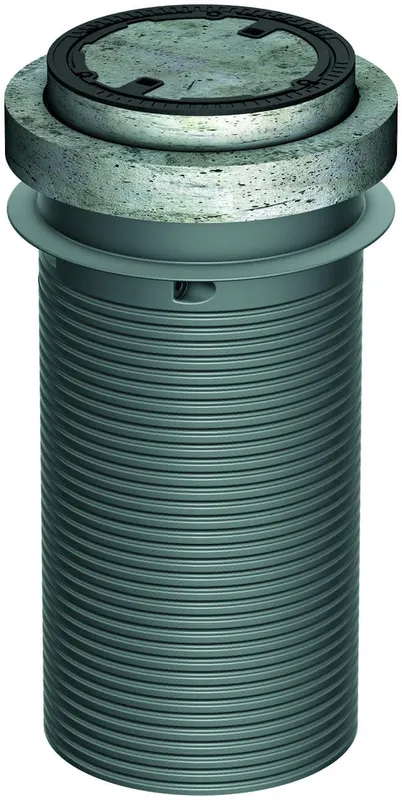

ACO Abdeckung Kl. D n. EN 124 ohne Lastverteilerplatte

Aufsatzsystem für Belastungsklasse D 400 gemäß DIN EN 124
bestehend aus:
-Abdeckung aus Gusseisen, lichte Weite d 600 mm
-Abdeckung geruchsdicht verschlossen
-Adapterplatte aus Beton d1000mmx150mm
-Aufsatzstück aus Polyethylen
Zulauftiefe T = 935 -1980 mm (bei LipuMax P NS 2/200)
Zulauftiefe T = 935 -1765 mm (bei LipuMax P NS 2/400)(bei LipuMax P NS 4/400)
Zulauftiefe T = 935 -1830 mm (bei LipuMax P NS 4/800)
Zulauftiefe T = 960 -1855 mm (bei LipuMax P NS 5,5/550)(bei FapuMax P NS 2)
Zulauftiefe T = 960 -1375 mm (bei LipuMax 5,5/1100)
Zulauftiefe T = 960 -1640 mm (bei LipuMax P NS 7/700)
Zulaufteife T = 960 -1425 mm (bei LipuMax P NS 8,5/850)
Zulauftiefe T = 960 -1155 mm (bei LipuMax P NS 10/1000) (bei FapuMax P NS 3)
Achtung: Installation für Belastungsklasse D 400 nur in
Verbindung mit einer bauseitigen Lastverteilerplatte.
Siehe Montageanleitung. Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau nicht über GOK liegen (LipuMax/FapuMax).
Zulauftiefe T für LipuLift-PF:
NS 4: 1120-1875mm
NS 7/10: 1145-1900mm
Hinweis bei Grundwasser: Behälter auftriebssicher bis zu
einer Höhe von 1.650 mm (gemessen vom Boden des Behälters)
mit bauseitiger Lastverteilerplatte.
Gesamtgewicht: 322 kg
scherste Einzelteil: 160 kg
