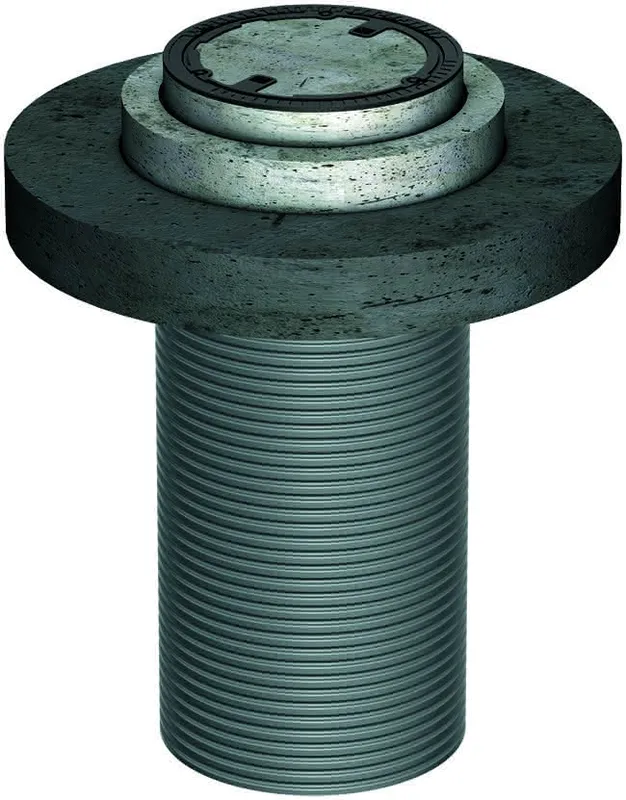

ACO Abdeckung Kl. D n. EN 124 mit Lastverteilerplatte

Aufsatzsystem für Belastungsklasse D 400 gemäß DIN EN 124
bestehend aus:
-Abdeckung aus Gusseisen, lichte Weite d 600 mm
-Abdeckung geruchsdicht verschlossen
-Adapterplatte aus Beton d1000mmx150mm
-Lastverteilerplatte aus Beton d1550 mmx200mm
-Aufsatzstück aus Polyethylen
Zulauftiefe T = 935-1980 mm (bei LipuMax P NS 2/200)
Zulauftiefe T = 935-1765 mm (bei LipuMax P NS 2/400)(bei LipuMax P NS 4/400)
Zulauftiefe T = 935-1830m(bei LipuMax P NS 4/800)
Zulauftiefe T = 960-1855 mm (bei LipuMax P NS 5,5/550) (bei FapuMax P NS 2)
Zulauftiefe T = 960-1375 mm (bei LipuMax 5,5/1100)
Zulauftiefe T = 960-1640 mm (bei LipuMax P NS 7/700)
Zulaufteife T = 960-1425 mm (bei LipuMax P NS 8,5/850)
Zulauftiefe T = 960-1155 mm (bei LipuMax P NS 10/1000) (bei FapuMax P NS 3)
Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau nicht über GOK liegen.
Gesamtgewicht: 933 kg
schwerstes Einzelteil: 610 kg
