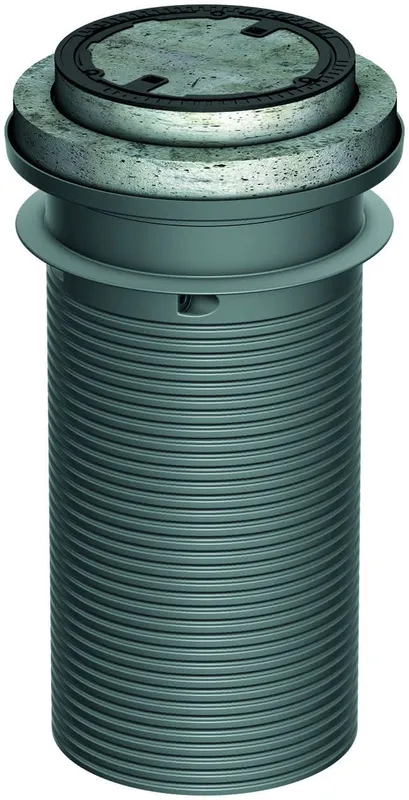

ACO Abdeckung Kl.B n. EN 124 aus Kunst. Bet.Geruchsdicht/Aufsatz PE H=1690mm

Aufsatzsystem Belastungsklasse B 125 gemäß DIN EN 124
bestehend aus:

-Aufsatzstück aus Polyethylen
-Rahmen aus BEGU, Abdeckung aus Gusseisen geruchdicht
verschlossen und zweifach verschraubt
-Adapterplatte aus Beton d1000mmx150mm

Zulauftiefe T = 935 -1980 mm
(bei LipuMax P NS 2/200)
Zulauftiefe T = 935 -1765 mm
(bei LipuMax P NS 2/400)
(bei LipuMax P NS 4/400)
Zulauftiefe T = 935 -1830 mm
(bei LipuMax P NS 4/800)
Zulauftiefe T = 960 -1855 mm
(bei LipuMax P NS 5,5/550)
(bei FapuMax P NS 2)
Zulaufteife T = 960 -1375 mm
(bei LipuMax P NS 5,5/1100)
Zulauftiefe T = 960 -1640 mm
(bei LipuMax P NS 7/700)
Zulauftiefe T = 960 -1425 mm
(bei LipuMax P NS 8,5/850)
Zulauftiefe T = 960 -1155 mm
(bei LipuMax P NS 10/1000)
(bei FapuMax P NS 3)

Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau ein Maß von 300 mm unter GOK nicht
unterschreiten (LipuMax/FapuMax).

Zulauftiefe T für LipuLift-PF:

NS 4: 1070 -1875mm
NS 7/10: 1095 -1900mm

Hinweis bei Grundwasser: Behälter auftriebssicher bis zu
einer Höhe von 1.650 mm (gemessen vom Boden des Behälters)
mit bauseitiger Betonplatte. Siehe Montageanleitung.

Gesamtgewicht: 273 kg
schwerstes Einzelteil: 161 kg
