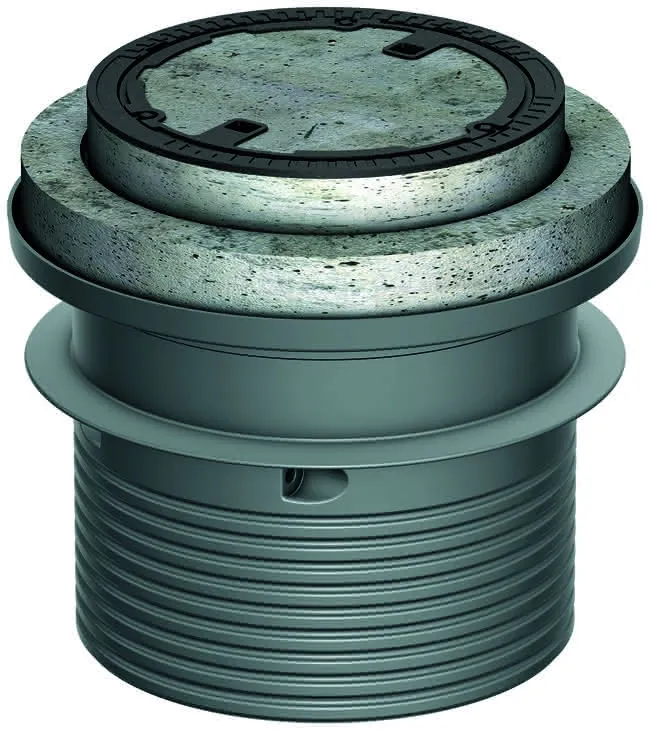

ACO Abdeckung Kl.B n. EN 124 aus Kst. Bet.Geruchsdicht/Aufsatz PE H=700mm

Aufsatzsystem Belastungsklasse B 125 gemäß DIN EN 124
bestehend aus:

-Aufsatzstück aus Polyethylen
-Rahmen aus BEGU, Abdeckung aus Gusseisen geruchdicht
verschlossen und zweifach verschraubt
-Adapterplatte aus Beton d1000mmx150mm

Zulauftiefe T = 935 -1215 mm
(bei LipuMax P NS 2/200, 2/400)
(bei LipuMax P NS 4/400, 4/800)
(bei FapuMax P NS 1)
Zulauftiefe T = 960 -1240 mm
(bei LipuMax P NS 5,5/550, 5,5/1000)
(bei LipuMax P NS 7/700)
(bei LipuMax P NS 8,5/850)
(bei LipuMax P NS 10/1000)
(bei FapuMax P NS 2)
(bei FapuMax P NS 3)

Für die werkseitige Auftriebssicherheit darf das
Grundwasserniveau ein Maß von 300 mm unter GOK nicht
unterschreiten (LipuMax/FapuMax).

Zulauftiefe T für LipuLift-PF:

NS 4: 1070 -1400mm
NS 7/10: 1095 -1425mm

Hinweis bei Grundwasser: Behälter auftriebssicher bis zu
einer Höhe von 1.650 mm (gemessen vom Boden des Behälters)
mit bauseitiger Betonplatte. Siehe Montageanleitung.

Gesamtgewicht: 249 kg
schwerstes Einzelteil: 161 kg
